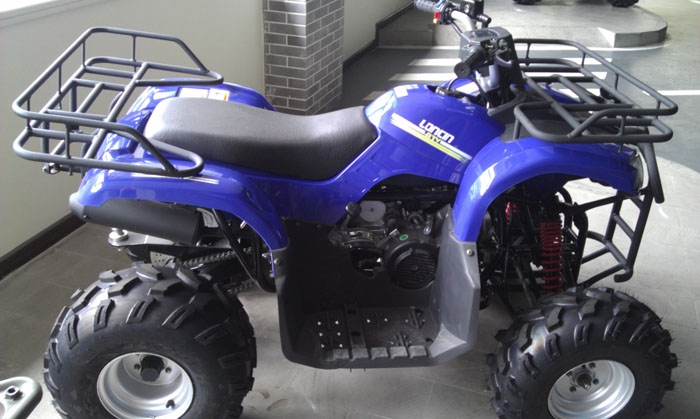

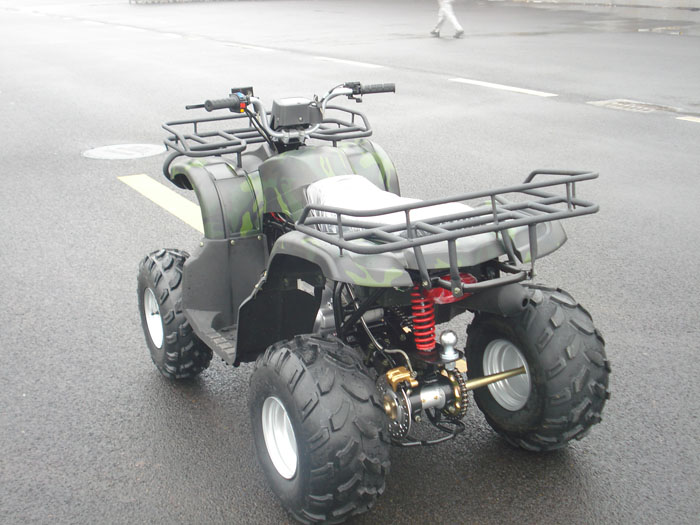

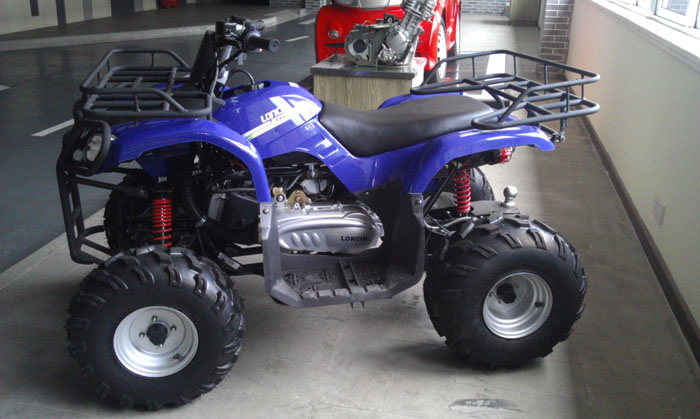

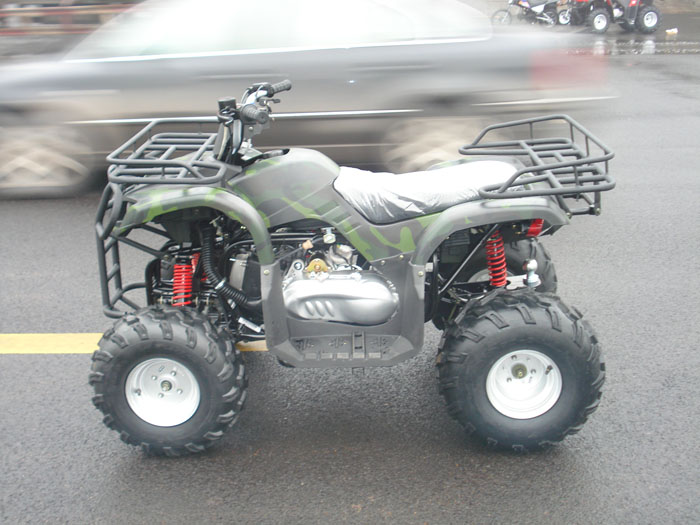

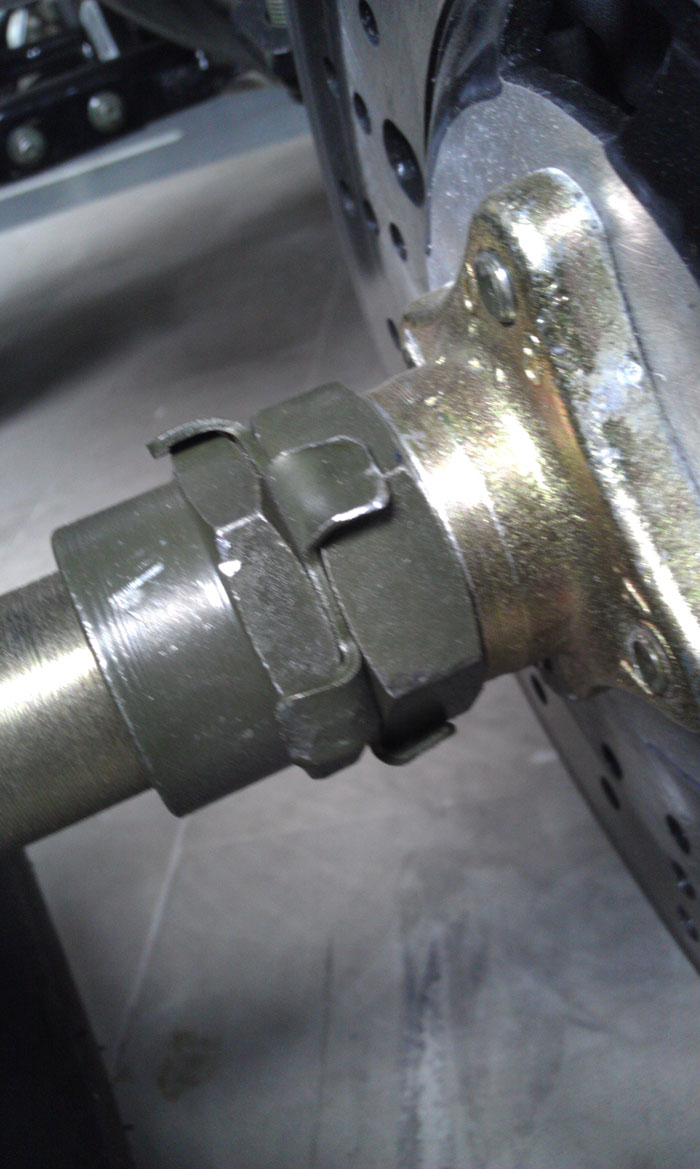

LX150ATV-3A四轮全地形车
LX150ATV-3A四轮全地形车
基本要求
四轮全地形车应按经规定程序批准的图样和技术文件制造,并应符合本标准的要求。
四轮全地形车主要性能指标如起动性能、最高车速、最低稳定车速、滑行距离、加速性能(起步加速、超越加速)、爬坡能力等应符合表2的规定。
四轮全地形车主要技术参数应符合表1、表3~表6的规定。
四轮全地形车可靠性、耐久性应符合表2中的规定。
表1 主要尺寸和质量参数及VIN代码
外形尺寸(l×b×h)
mm |
轴距
mm |
轮距
mm |
最小离地间隙
mm |
座垫高
mm |
1670×1040×1050 |
1095 |
840/760(前/后) |
160 |
770 |
|
最小转弯圆直径
mm |

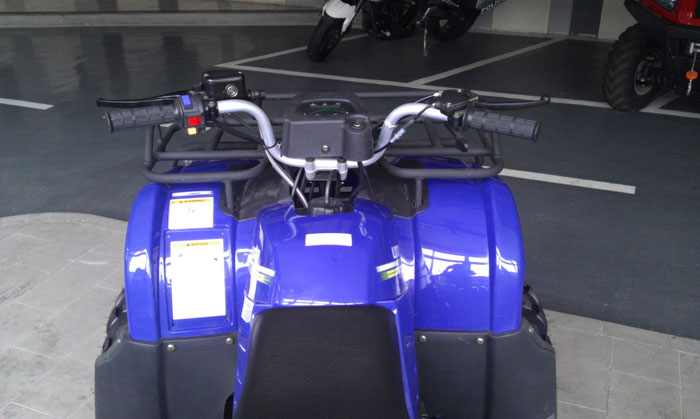

方向把回转角
(左右)° |
整车整备质量
kg |
额定载质量
㎏ |
VIN代码前八位 |
6200 |
≤45 |
167 |
95 |
LLCLSJ3A |
表2 主要性能参数
起动
性能
s |
经济车速
油耗
L/100km |
最高
车速
km/h |
爬坡能力
(°) |
最低稳定
车速
km/h |
滑行
距离
m |
加速性能(s/400m) |
可靠性
km |
耐久性
km |
起步
加速 |
超越
加速 |
≤15 |
≤2.8 |
≥58 |
≥21 |
≤18 |
≥100 |
≤34 |
≤32 |
6000 |
20000 |
表3 发动机主要参数
型号 |
型式 |
缸径×行程
mm |
排量
mL |
压缩比 |
起动方式 |
点火
方式 |
1P57QMJ-D |
单缸、四冲程、火花点火、空气冷却 |
57.4×57.8 |
149.6 |
10:1 |
电起动 |
C.D.I |
|
标定功率/相应转速kW/(r/min) |
最大净功率/相应转速kW/(r/min) |
最大扭矩/相应转速
N·m/(r/min) |
最低空载稳定转速(怠速)r/min |
最低燃油消耗率
g/kW·h |
5.5/7000 |
6.0/7500 |
8.3/6000 |
1700±100 |
≤354 |
表4 传动系、供油与润滑主要参数
离合器型式 |
变速器型式 |
初级传动比 |
末级传动比
i末 |
i前 |
i倒 |
自动离心干式蹄块离合器 |
V型带无级变速 |
7.870 |
16.000 |
1.882 |
|
传动方式 |
链条型号 |
化油器型号 |
汽油箱容量
L |
润滑油箱容量
L |
润滑方式 |

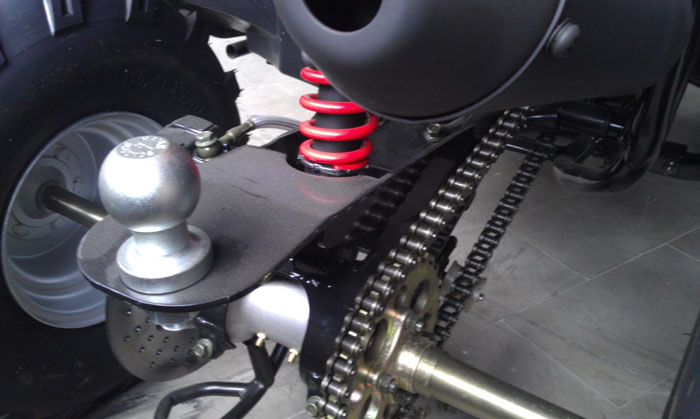

链传动 |
530 |
PD24J |
7.8 |
0.9 |
压力飞溅复合 |
|
燃油牌号 |
润滑油牌号 |
90号以上汽油 |
环境温度为-25℃~0℃时: SE 5W/3、环境温度为-10℃~35℃时::SE 10W/30、
环境温度在15℃~45℃时::SE 15W/40 |
表5 行驶系主要参数
轮胎规格及气压 |
轮辋型式 |
车架型式 |
前悬架
型式 |
后悬架
型式 |
前 轮 |
后 轮 |
前 轮 |
后 轮 |
19×7-8
25kPa |
20×9.5-8
25kPa |
辐板式 |
辐板式 |
管焊式 |

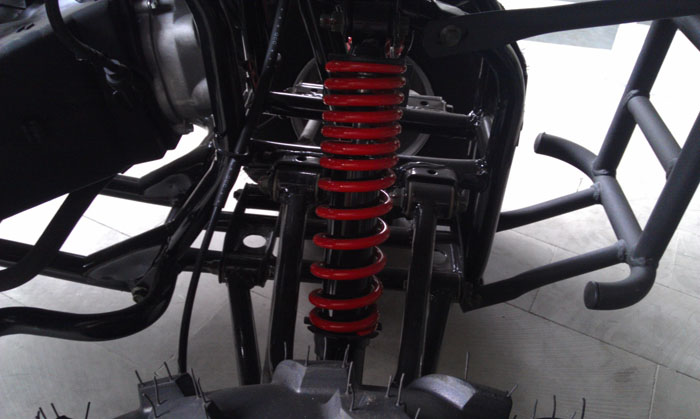

独立悬挂、双摇臂 |
回转式 |
|
制动器操纵型式 |
制动器型式 |
制动器直径(mm) |
前制动 |
后制动 |
前制动器 |
后制动器 |
前制动器 |
后制动器 |
手操纵 |
手操纵 |
鼓式 |

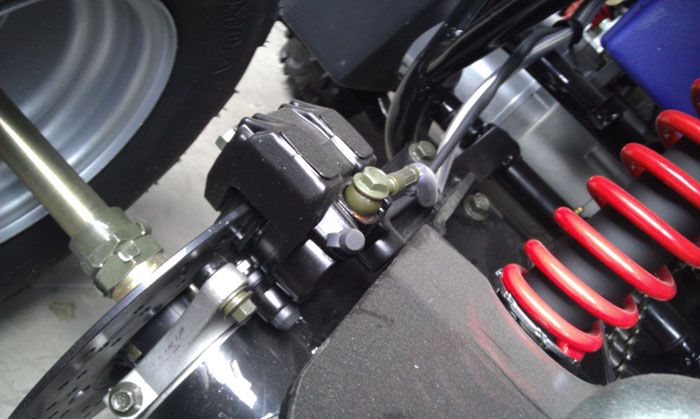

盘式 |
φ110 |
φ190 |
表6 电器、仪表主要参数
磁电机型式 |
蓄电池规格 |
火花塞型号 |
前照灯规格 |
前位灯规格 |
永磁式 |
12V 9Ah |
A7RTC |
12V-25W |
—— |
|
转向信号灯规格 |
后位灯规格 |
后牌照灯规格 |

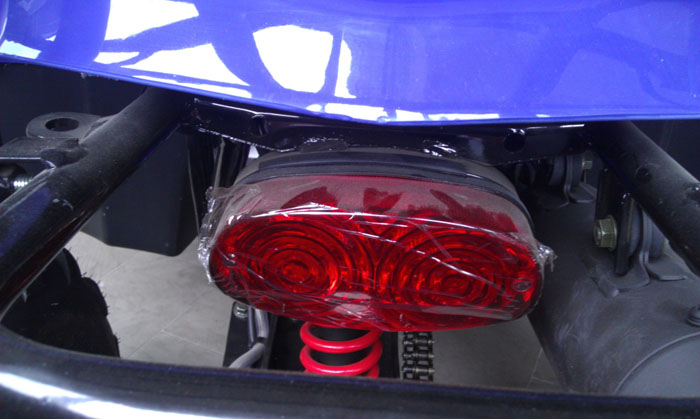

制动灯规格 |
喇叭规格 |
—— |
12V-5W |
—— |
12V-21W |
—— |
主要检验项目的性能要求
四轮全地形车排气污染物、加速噪声、制动性能等指标应符合Q/LD 101中的相关规定。
