LX110ATV-4四轮全地形车

1 范围 本标准规定了LX110ATV-4四轮全地形车的型号、要求、试验方法、检验规则及标志、使用说明书,包装、运输与贮存等。 本标准适用于LX110ATV-4四轮全地形车(以下简称“四轮全地形车”)及其视为同一型式的车。

2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 Q/LD 101 四轮全地形车通用技术条件

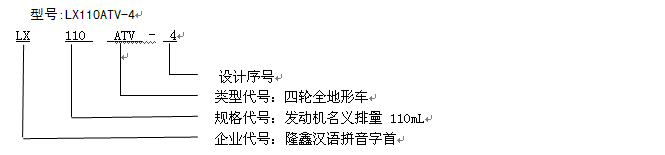

3 型号

4 要求

4.1 基本要求
4.1.1 四轮全地形车应按经规定程序批准的图样和技术文件制造,并应符合本标准的要求。
4.1.2 四轮全地形车主要性能指标如起动性能、最高车速、最低稳定车速、滑行距离、加速性能(起步加速、超越加速)、爬坡能力等应符合表2的规定。
4.1.3 四轮全地形车主要技术参数应符合表1、表3~表6的规定。
4.1.4 四轮全地形车可靠性、耐久性应符合表2中的规定。

表1? 主要尺寸和质量参数及VIN代码


外形尺寸(l×b×h)
mm

轴距
mm

轮距
mm

最小离地间隙
mm

座垫高
mm

1484×865×953

1020

725/670(前/后)

100

670



最小转弯圆直径
mm

方向把回转角
(左右)°

整车整备质量
kg

额定载质量

VIN代码前八位

4700

≤45

124

95

LLCLSH40

表2? 主要性能参数


起动
性能
s

经济车速
油耗
L/100km

最高
车速
km/h

爬坡能力
(°)

最低稳定
车速
km/h

滑行
距离
m

加速性能(s/400m)

可靠性
km

耐久性
km

起步
加速

超越
加速

≤15

≤3.1

≥50

≥25

≤22

≥80

≤36

≤35

6000

16000

表3? 发动机主要参数


型号

型式

缸径×行程
mm

排量
mL

压缩比

起动方式

点火
方式

LC152FMH

单缸、四冲程、火花点火、空气冷却

52.4×49.5

107.0

9.1:1

电起动

C.D.I



标定功率/相应转速kW/(r/min)

最大净功率/相应转速kW/(r/min)

最大扭矩/相应转速
N·m/(r/min)

最低空载稳定转速(怠速)r/min

最低燃油消耗率
g/kW·h

4.7/8500

5.5/8500

6.5/5500~6000

1500±100

≤367

表4? 传动系、供油与润滑主要参数

离合器型式

变速器型式

初级传动比
i初

末级传动比
i末

变速器传动比

i1

i2

i3

i倒

自动离心式

三档带倒档

3.722

3.000

3.182

1.765

1.043

2.583



传动方式

链条型号

化油器型号

汽油箱容量
L

润滑油箱容量
L

润滑方式

链传动

08MB
(428)

PZ19

7.8

0.95

压力飞溅复合



燃油牌号

润滑油牌号

90号以上汽油

环境温度为-25℃~0℃时: SE? 5W/3、环境温度为-10℃~35℃时::SE? 10W/30、
环境温度在15℃~45℃时::SE? 15W/40

表5? 行驶系主要参数


轮胎规格及气压

轮辋型式

车架型式

前悬架
型式

后悬架
型式

前 轮

后 轮

前 轮

后 轮

AT19×7-8
25kPa

AT18×8-8
25kPa

辐板式

辐板式

管焊式

独立悬挂、单摇臂

回转式



制动器操纵型式

制动器型式

制动器直径(mm)

前制动

后制动

前制动器

后制动器

前制动器

后制动器

手操纵

手操纵/脚操纵

鼓式

盘式

φ110

φ190

表6? 电器、仪表主要参数


磁电机型式

蓄电池规格

火花塞型号

前照灯规格

前位灯规格

永磁式

12V 9Ah

A7RTC

——

——



转向信号灯规格

后位灯规格

后牌照灯规格

制动灯规格

喇叭规格

——

——

——

——

——



4.2 主要检验项目的性能要求 四轮全地形车排气污染物、加速噪声、制动性能等指标应符合Q/LD 101中的相关规定。

4.3 其余要求 按照Q/LD 101中的相关规定。

5  试验方法 按照Q/LD 101中的相关规定。

6 检验规则 按照Q/LD 101中的相关规定。

7 标志、使用说明书 按照Q/LD 101中的相关规定。

8 包装、运输与贮存 按照Q/LD 101中的相关规定。
